PCBA打樣是PCBA加工生產前必須要進行的一個重要環節，打樣最重要的目的是為了驗證產品設計是否合理，以最小的成本來檢測問題，為之后的大批量生產節約成本，往往在進行PCBA打樣的時候，留給工程師或者產品公司的時間已經不多了，所以在打樣的時候經常會(huì )要求PCBA加工廠加快打樣進度，希望盡快拿到樣品。一般PCBA打樣的時間是需要7-14天，而快速打樣只需要3-5天即可完成，那么3-5天的PCBA快速打樣是怎么完成的呢？


　　首先要確保Gerber文件和BOM文件的準確無誤，將交期比較長的元器件替換成能馬上下單提貨的元器件，因為打樣只是初步驗證產品設計，所以可以適當的使用替代物料來節約打樣時間，或者在打樣之前就已經和供應商備好長周期的物料，等要進行打樣的時候直接提貨就可以，這也是一種減少等待物料時間常用的方法。

　　當所有的物料都齊套之后，剩下的生產其實是很快的事情，通常只需要花費1-2天的時間就可以搞定，所以總結下來PCBA加工快速打樣的流程就是：準備好資料→選擇合適的替代料→采購→生產→驗證。在做PCBA快速打樣的過程中，一定要知道自己的目的，抓大放小，才能做到PCBA快速打樣。

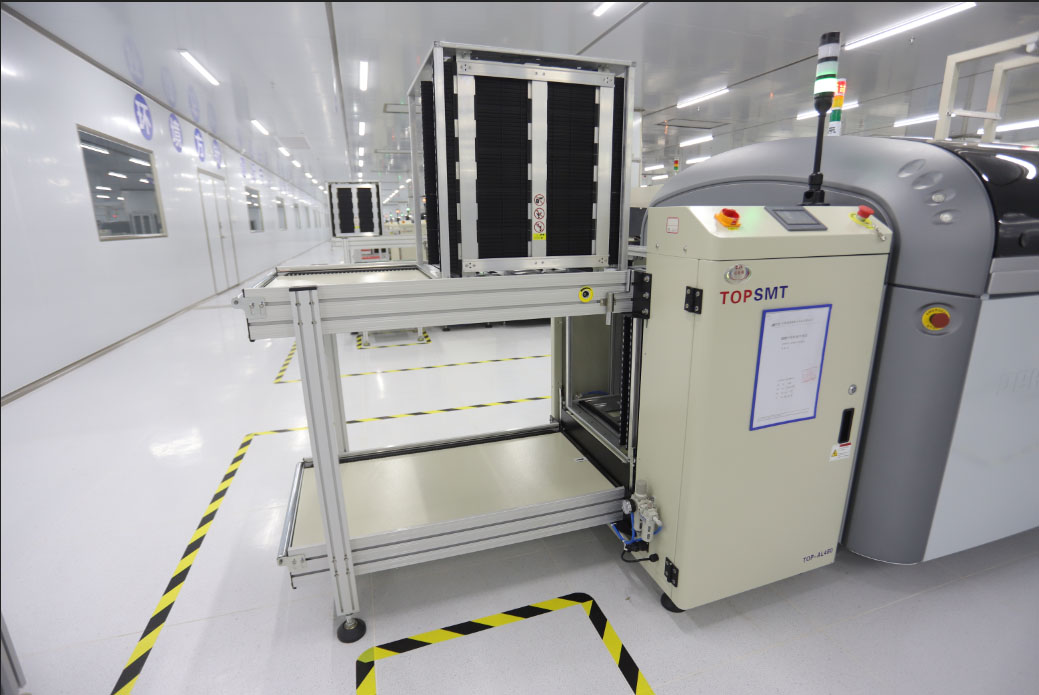

       江西英特麗電子科技有限公司成立于2016年5月，坐落于人杰地靈的才子之鄉-江西省撫州市臨川區，江西英特麗電子科技有限公司現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造工業4.0智慧工廠。
