在PCBA電路板生產過程中，需要依靠很多的機器設備才能將一塊板子組裝完成，往往一個工廠的機器設備的質量水平直接決定這制造的能力。


　　PCBA生產所需要的基本設備有錫膏印刷機、貼片機、回流焊、AOI檢測儀、元器件剪角機、波峰焊、錫爐、洗板機、ICT測試治具、FCT測試治具、老化測試架等，不同規模的PCBA電路板加工廠，所配備的設備會(huì )有所有不同。


　　1. 錫膏印刷機


　　現代錫膏印刷機一般由裝版、加錫膏、壓印、輸電路板等機構組成。它的工作原理是：先將要印刷的電路板固定在印刷定位臺上，然后由印刷機的左右刮刀把錫膏或紅膠通過鋼網漏印于對應焊盤，對漏印均勻的PCB,通過傳輸臺輸入至貼片機進行自動貼片。


　　錫膏印刷機包含的清洗工藝有：錫膏印刷機底部擦拭、錫膏鋼網離線清洗。


　　2. 貼片機


　　貼片機：又稱“貼裝機”、“表面貼裝系統”(Surface Mount System)，在生產線中，它配置在錫膏印刷機之后，是通過移動貼裝頭把表面貼裝元器件準確地放置PCB焊盤上的一種設備。分為手動和全自動兩種。


　　3. 回流焊


　　回流焊內部有一個加熱電路，將空氣或氮氣加熱到足夠高的溫度后吹向已經貼好元件的線路板，讓元件兩側的焊料融化后與主板粘結。這種工藝的優勢是溫度易于控制，焊接過程中還能避免氧化，制造成本也更容易控制。


　　4. AOI自動光學檢測儀


　　AOI(Automatic Optic Inspection)的全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI自動光學檢測設備。


　　當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。


　　5. 元器件剪腳機


　　6. 波峰焊


　　7. 錫爐


　　一般情況下，錫爐是指電子接焊接中使用的一種焊接工具。對于分立元件線路板焊接一致性好，操作方便、快捷、工作效率高，是您生產加工的好幫手。


　　8. 洗板機(超聲波或者通過式噴淋清洗機)


　　用于對PCBA電路板進行清洗，可清除焊后板子的污染物、殘留物。提高和保障PCBA電路板的可靠性。


　　10.FCT測試治具


　　FCT(功能測試)它指的是對測試目標板(UUT：Unit Under Test)提供模擬的運行環境(激勵和負載)，使其工作于各種設計狀態，從而獲取到各個狀態的參數來驗證UUT的功能好壞的測試方法。簡單地說，就是對UUT加載合適的激勵，測量輸出端響應是否合乎要求。


　　11.老化測試架


　　老化測試架可批量對PCBA板進行測試，通過長時間等模擬用戶使用的操作，測試出有問題的PCBA板。


　　12.清洗工藝環節包括


　　錫膏印刷機底部擦拭、錫膏鋼網清洗、紅膠網板清洗、夾治具載具清洗、PCB線路板清洗等。

　　

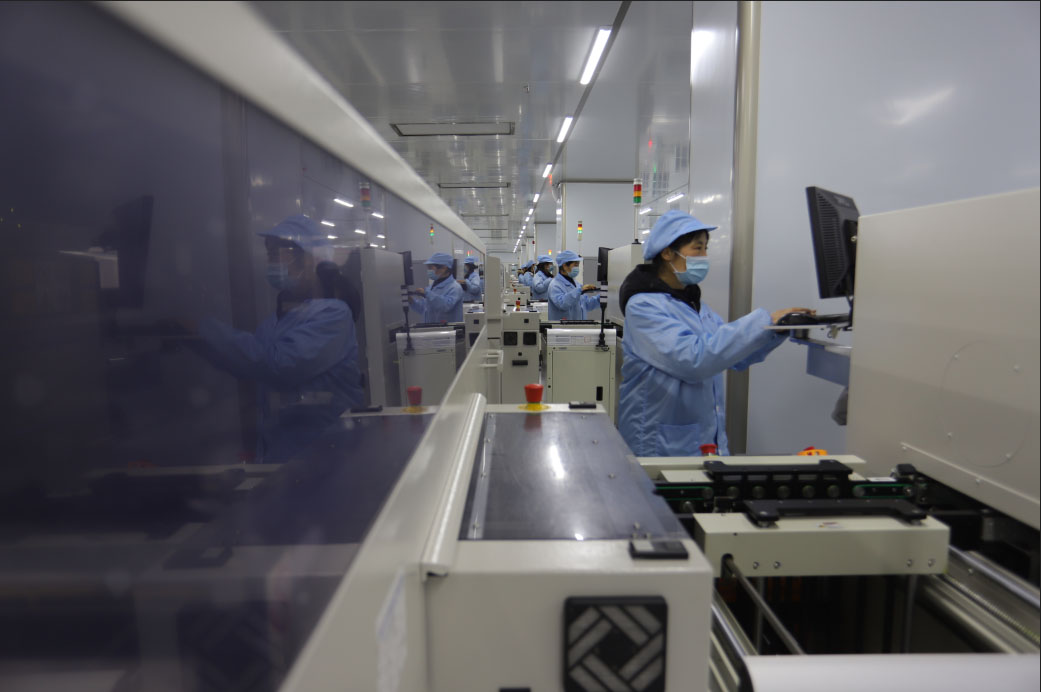

          江西英特麗電子科技有限公司成立于2016年5月，坐落于人杰地靈的才子之鄉-江西省撫州市臨川區，江西英特麗電子科技有限公司現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造工業4.0智慧工廠。擁有完善工業4.0解決方案，PCBA加工服務，SMT貼片加工服務，OEM電子加工服務，ODM代工代料服務。
