DIP插件加工是有插件器件電路板加工中的一道工序，根據插件器件的不同，分為人工插件和機器插件。


　　DIP插件是什么意思？


　　DIP封裝（Dual In-line Package），也叫雙列直插式封裝技術，指采用雙列直插形式封裝的集成電路芯片，絕大多數中小規模集成電路均采用這種封裝形式，其引腳數一般不超過100。DIP封裝的CPU芯片有兩排引腳，需要插入到具有DIP結構的芯片插座上。當然，也可以直接插在有相同焊孔數和幾何排列的電路板上進行焊接。DIP封裝的芯片在從芯片插座上插拔時應特別小心，以免損壞管腳。DIP封裝結構形式有：多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP（含玻璃陶瓷封接式，塑料包封結構式，陶瓷低熔玻璃封裝式）等。


　　DIP插件加工注意事項


　　1. 佩戴好靜電手環，指套等防護設備。


　　2. 提前準備好物料，將領取料放在指定盒子呢，貼好標簽以防混料，提前預習熟悉好自己的工作內容。


　　3. 將本站位需要完成的放置零件插入到PCB板上的對應腳位上，并注意零件的正反面，緊貼板面。


　　4. 用手輕輕按壓零件，確保零件放置到位，檢查零件是否有浮高，歪斜，極反等錯漏現象，5. 對插裝好的元器件進行檢查，及時剔除錯誤和有缺陷的的元器件。


　　6. 由于人工經常存在失誤出現漏檢現象，靖邦電子引進了世界先進精準的測量技術，可以從各個角度方面對組件進行測量以獲得3D圖像，從而進行破損安全和高速的缺陷檢測�？梢钥焖俚臋z測出插件高度、位置、錯件，漏件、異物、零件翹起、BGA翹起、檢測等不良現象，大大提升了插件的工作效率。


　　7. 對過完波峰焊爐的有臟污的主板進行清潔。


　　8. 將零件引角外露太長的進行修剪，注意不要劃傷電路板。


　　9. 品質求對主板進行檢驗測試，已確保減少產品的不良率。這樣一塊完整的電路板就生產出來了。

　　

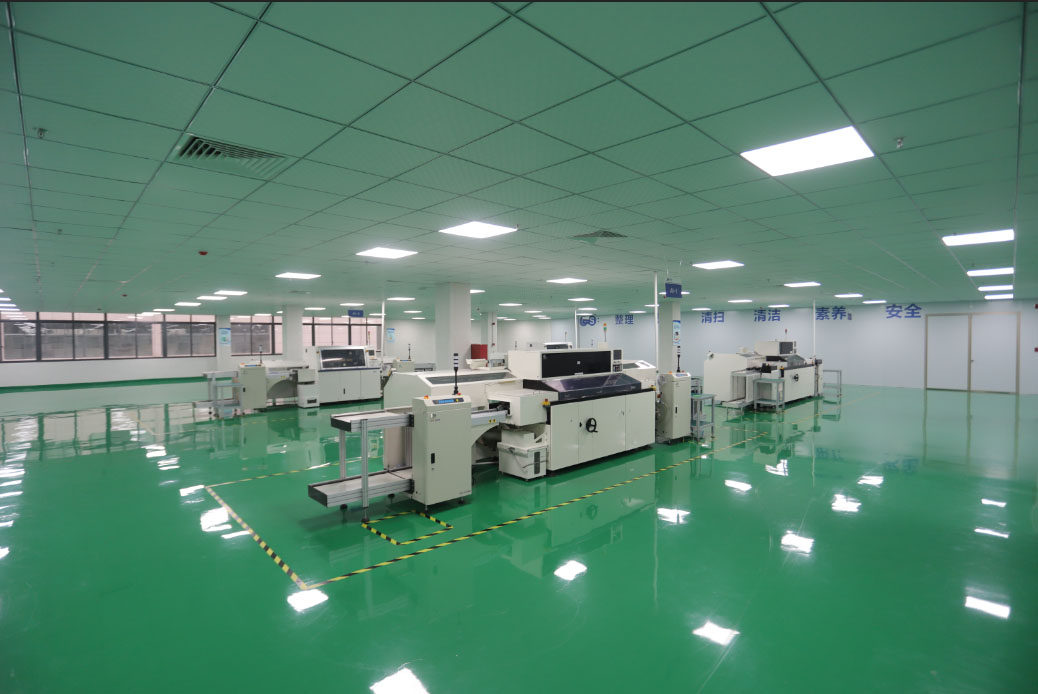

　　江西英特麗電子科技有限公司成立于2016年5月，坐落于人杰地靈的才子之鄉-江西省撫州市臨川區，江西英特麗電子科技有限公司現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造工業4.0智慧工廠。擁有完善工業4.0解決方案，PCBA加工服務，SMT貼片加工服務，OEM電子加工服務，ODM代工代料服務。
