電路板貼片加工不同的PCBA加工工藝方法


　　1. 單面SMT貼裝


　　將焊膏添加到組件墊，PCB裸板的錫膏印刷完成之后，經過回流焊貼裝其相關電子元器件，然后進行回流焊焊接。


　　2. 單面DIP插裝


　　需要進行插件的PCB板經生產線工人插裝電子元器件之后過波峰焊，焊接固定之后剪腳洗板即可，但是波峰焊生產效率較低。


　　3. 單面混裝


　　PCB板進行錫膏印刷，貼裝電子元器件后經回流焊焊接固定，質檢完成之后進行DIP插裝，然后進行波峰焊焊接或是手工焊接，如果通孔元器件較少，建議采用手工焊接。


　　4. 單面貼裝和插裝混合


　　有些PCB板是雙面板，一面貼裝，另一面進行插裝。貼裝和插裝的工藝流程跟單面加工是一樣的，但PCB板過回流焊和波峰焊需要使用治具。


　　5. 雙面SMT貼裝


　　某些PCB板設計工程師為了保證PCB板的美觀性和功能性，會(huì )采用雙面貼裝的方式。其中A面布置IC元器件，B面貼裝片式元器件。充分利用PCB板空間，實現PCB板面積小化。


　　6. 雙面混裝


　　雙面混裝有以下兩種方式：


　　第一種方式PCBA加工組裝三次加熱，效率較低，且使用紅膠工藝波峰焊焊接合格率較低不建議采用。


　　第二種方式適用于雙面SMD元件較多，THT元件很少的 情況，建議采用手工焊。若THT元件較多的情況，建議采用波峰焊。

　　

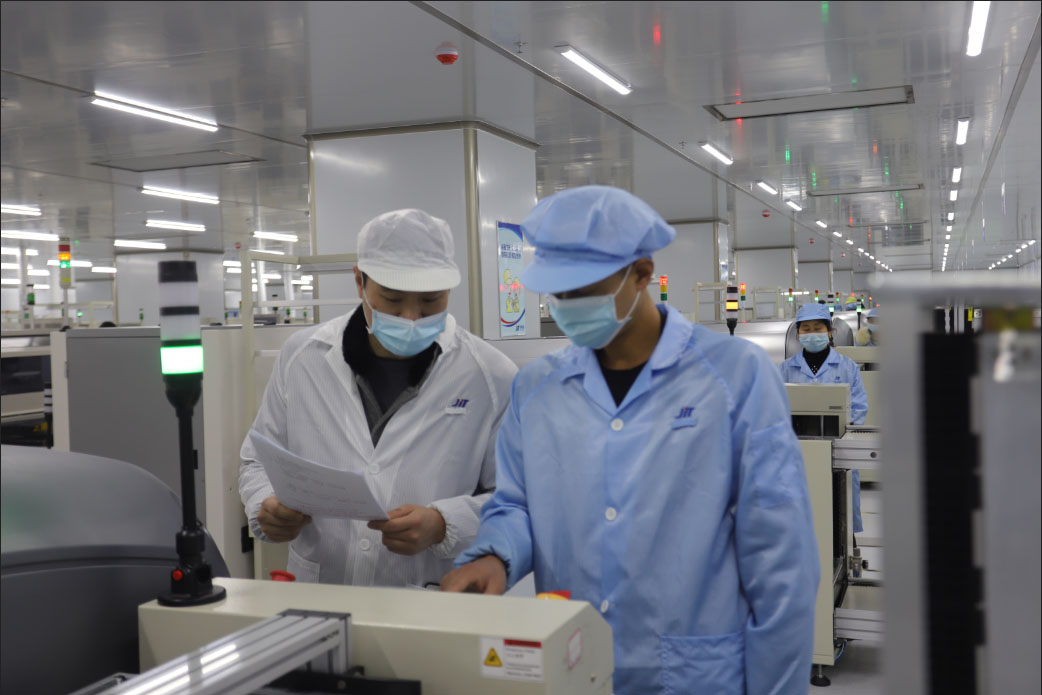

　　　江西英特麗電子科技有限公司成立于2016年5月，坐落于人杰地靈的才子之鄉-江西省撫州市臨川區，江西英特麗電子科技有限公司現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造工業4.0智慧工廠。擁有完善工業4.0解決方案，PCBA加工服務，SMT貼片加工服務，OEM電子加工服務，ODM代工代料服務。
