PCBA加工QFN橋連現象原因


　　熱沉焊盤焊錫量不足。


　　熱沉焊盤因覆蓋率以及散熱孔吸錫（不塞孔情況下），可形成的焊縫厚度相對要比信號焊盤焊縫厚度小，表面張力的作用下，周遍信號焊盤上的焊錫被擠壓擴展，從而容易出現橋連現象。


　　熱沉焊盤焊膏量對QFN信號焊盤焊縫形態的影響試驗采用噴印技術，信號焊盤焊膏量不變（內圈兩個噴印點），熱沉焊盤焊膏量一個5.4，一個2.5時焊接的結果。說明熱沉焊盤上焊膏量多少對周邊信號焊盤的焊縫形態影響很大！因為焊縫厚度決定了焊錫擴展的尺寸（QFN焊點不存在Z向的潤濕）。


　　PCBA加工QFN橋連現象對策


　　1.提高焊膏覆蓋率，如75%以上。


　　2.采用厚的鋼網，如0.127mm（5mil）。


　　3.采用小的鋼網開窗。


　　由于QFN本身焊盤都比較小，大多數在0.2~0.255x0.4~0.45，縮小鋼網開窗，容易帶來虛焊的風險。如果減少鋼網厚度，則會(huì )抵消縮小窗口帶來的減少焊膏量的效果并帶來可靠性的問題。


　　4.采用薄的阻焊設計，避免QFN焊盤附近布局導通孔以及絲印字符。

　　

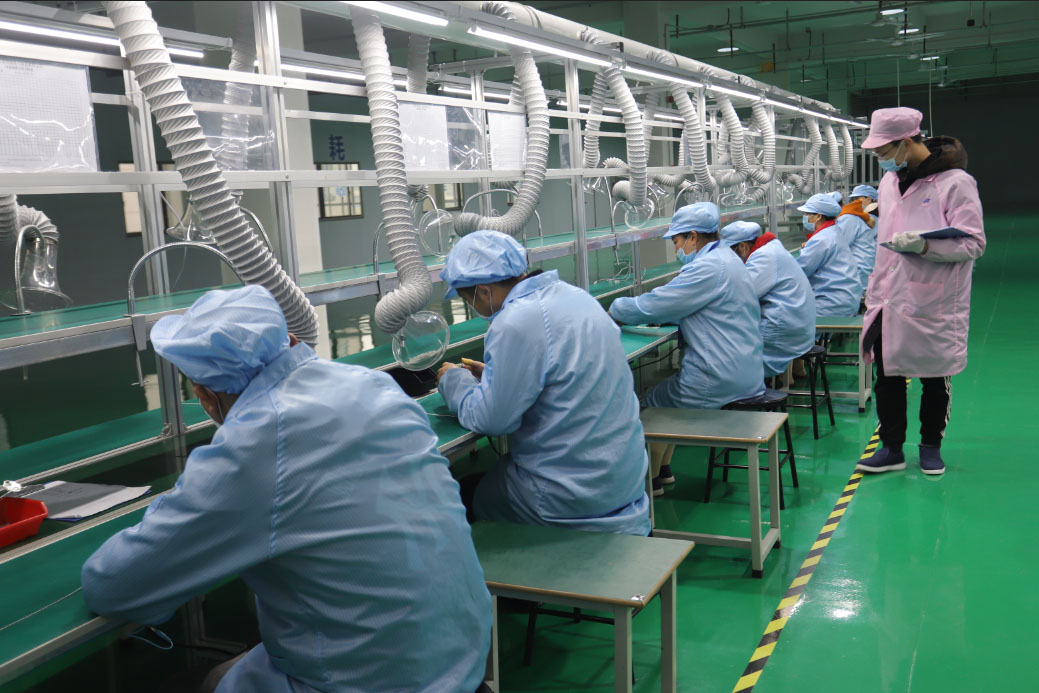

　　  江西英特麗電子科技有限公司成立于2016年5月，坐落于人杰地靈的才子之鄉-江西省撫州市臨川區，江西英特麗電子科技有限公司現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造工業4.0智慧工廠。擁有完善工業4.0解決方案，PCBA加工服務，SMT貼片加工服務，OEM電子加工服務，ODM代工代料服務。
