英特麗認為PCBA加工打樣的5個重要原則
很多電子產品公司專注于設計、研發和市場,將電子制造環節進行全面外包。從產品原型設計到上市,要經歷眾多開發和測試周期,其中樣品測試極為關鍵。將設計好的PCB文件和BOM清單交付給電子制造商,也需要從多個角度進行分析,確保項目周期無任何延誤,減少產品上市風險。
第一,需要對研發的電子產品進行市場定位分析,不同的市場策略決定不同的產品研發。如果是高端的電子產品,則在樣品階段必須嚴格選材、確保封裝工藝,盡可能100%模擬真實批量生產過程。如果是極為普通的電子產品,且方案很成熟,那么在樣品階段可以進行讓步接收,比如用一些替代料、ICT測試接受范圍擴大等等。
第二,PCBA加工樣品制作必須遵循速度高于成本的原則。從設計方案外發到PCBA樣品回到手中,一般需要經歷5-15天,如果控制不好,這個時間可能延長至1個月。如果發生人為因素引致的時間拖延,給項目進度造成極大的負面影響。為了確保能夠在最快5天內收到PCBA樣品,需要我們在設計階段時,就開始選擇電子制造供應商(有制程能力、配合度好、注重品質和服務),甚至可以多付出50%的打樣成本。
第三,電子產品設計公司的設計方案務必要盡可能遵循規范,比如線路板設計散熱孔的預留、絲印的標注、BOM清單中物料常規化、標注清楚、Gerber文件中對于工藝要求備注清晰等等。這樣可以極大地減小與電子制造商溝通的時間,也可以防范因為設計方案標注不清造成的錯誤生產。
第四、充分考慮物流配送環節中的風險。在PCBA的包裝中,要求電子制造商提供安全包裝,如氣泡袋、珍珠棉等,防止在物流中的撞件、損傷。
第五、決定PCBA打樣的數量時,采用最大化原則。一般項目經理、產品經理、總經理、甚至市場人員都有可能需要樣板,此外還需要充分考慮在測試中出現的燒板,因此一般建議打樣在10塊以上。
第一,需要對研發的電子產品進行市場定位分析,不同的市場策略決定不同的產品研發。如果是高端的電子產品,則在樣品階段必須嚴格選材、確保封裝工藝,盡可能100%模擬真實批量生產過程。如果是極為普通的電子產品,且方案很成熟,那么在樣品階段可以進行讓步接收,比如用一些替代料、ICT測試接受范圍擴大等等。
第二,PCBA加工樣品制作必須遵循速度高于成本的原則。從設計方案外發到PCBA樣品回到手中,一般需要經歷5-15天,如果控制不好,這個時間可能延長至1個月。如果發生人為因素引致的時間拖延,給項目進度造成極大的負面影響。為了確保能夠在最快5天內收到PCBA樣品,需要我們在設計階段時,就開始選擇電子制造供應商(有制程能力、配合度好、注重品質和服務),甚至可以多付出50%的打樣成本。
第三,電子產品設計公司的設計方案務必要盡可能遵循規范,比如線路板設計散熱孔的預留、絲印的標注、BOM清單中物料常規化、標注清楚、Gerber文件中對于工藝要求備注清晰等等。這樣可以極大地減小與電子制造商溝通的時間,也可以防范因為設計方案標注不清造成的錯誤生產。
第四、充分考慮物流配送環節中的風險。在PCBA的包裝中,要求電子制造商提供安全包裝,如氣泡袋、珍珠棉等,防止在物流中的撞件、損傷。
第五、決定PCBA打樣的數量時,采用最大化原則。一般項目經理、產品經理、總經理、甚至市場人員都有可能需要樣板,此外還需要充分考慮在測試中出現的燒板,因此一般建議打樣在10塊以上。
PCBA樣品制作以品質和速度為基石,跟電子制造商良好的溝通是催化劑。當電子產品公司具備這樣的理念后,逐漸能形成穩定的合作關系和良好的設計習慣,最大限度促進項目進度順利進行。
江西英特麗電子科技有限公司成立于2016年5月,總投資近10億,占地面積12畝,廠房面積3萬平方米,坐落于風景優美,人杰地靈的才子之鄉撫州市臨川區高新科技產業園,公司傾心打造國內EMS智能制造的標桿企業。

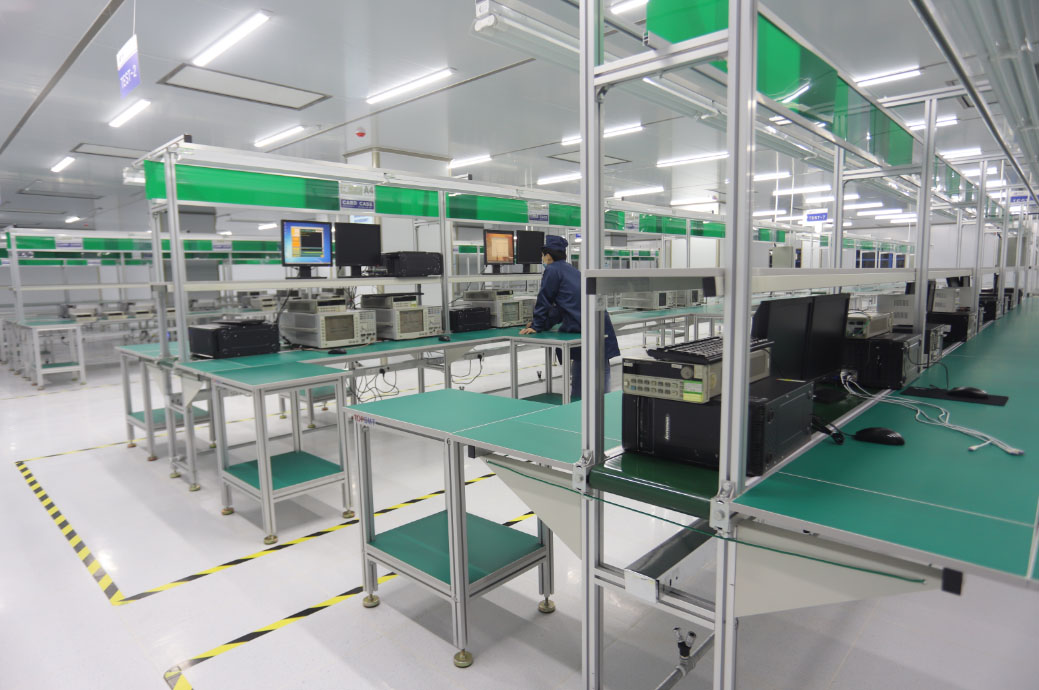

公司目前有24條ASM高端SMT線、PANASONIC自動插件線、測試車間、組裝車間、老化車間、包裝車間、實驗室等全套EMS設備及設施,廠區環境優美,有近1萬平方米的無塵車間和3800平方米的現代化辦公區域,中央空調涉及到所有工作區域。公司辦公與車間工作環境優雅舒適,并設有圖書館、活動中心等場所及設施。生活區為現代化公寓式宿舍,室內均設有冷熱式空調、熱水等,員工就餐、購物等配套齊全。
