在PCBA手工焊接加工中，出現短路是比較常見的加工不良，要想做到手工焊接與機貼相同效果的話，短路是必須要解決的一個問題。PCBA短路是PCBA加工中十分常見的問題。在出現短路問題時，只有及時快速的解決問題，才能確保產品的質量功能符合要求，接下來為大家介紹快速解決PCBA短路問題的方法。


　　快速解決PCBA短路問題的方法


　　1. 使用短路定位分析儀進行檢查。


　　2. 在PCB圖上點亮短路的網絡(luò )，尋找線路板上最容發生短接的地方，并且注意IC內部短路。


　　3. 在SMT小批量貼片加工中如果出現批量相同短路的話，可以拿一塊板來割線操作，然后將各個部分分別通電對短路部分進行排查。


　　4. 小尺寸的PCB加工表面電容焊接時一定要小心，特別是電源濾波電容（103或104），數量多，很容易造成電源與地短路。


　　5. 人工焊接操作要養成好的習慣，用萬用表檢查關鍵電路是否短路，每次手工加工完一個IC都需要使用萬用表測量一下電源和地是否短路。


　　6. 如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。

　　

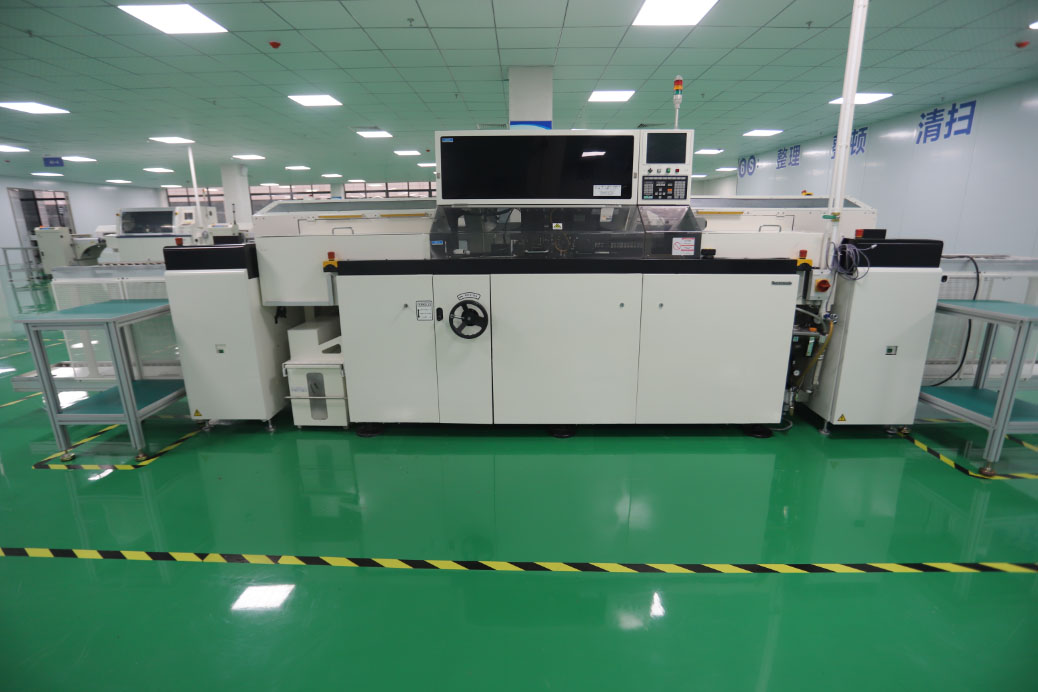

        江西英特麗電子科技有限公司成立于2016年5月，公司總部位于江西省撫州市臨川高新科技產業園。公司自主研發直流及交流充電樁，以及儲能類產品，同時也為新能源和工業行業提供一站式的EMS服務. 現有30,000平方米的廠房面積，24條SMT產線，8條插件線，4條波峰焊線，8條組裝線，4條包裝線，總投資10個億，配備先進完善的數字化管理體系，致力于打造充電行業及儲能行業的優秀ODM，及EMS工業4.0智慧工廠。
